一、方案设计原则
    原则1：成熟稳定，网络拓朴尽可能简化
    原则2：设备安装调试迅速，具备良好的升级能力
    原则3：易于维护
    原则4：综合成本低

二、IP超市组网方案
   本方案充分利用TL-9000X交换机E1接口资源（1号信令，7号信令），发展IP公话。

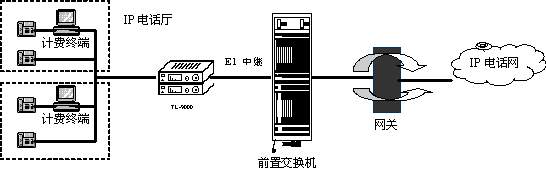

   方案：在IP电话营业厅放置PBX设备，PBX设备一端通过用户接口与电话机相接，一端通过数字中继接口，经过传输系统，  把PBX设备的数字中继（1号信令，7号信令）与前置交换机相连，直接接入营业厅IP电话前置机，然后连至机房的网关上，网 关完成语音与IP的变换后上IP电话网。这种方式的优点是客户不需要支付市话费，只须支付IP电话资费。

系统计费：
采用立即计费的方式
    1、立即计费适用于IP公用营业厅等通话完毕向客户立即收费的情况。
    2、接入系统本身带有专用电话计费系统，用2对双绞线或连接，接入系统计费端口到营业厅，适用于IP营业厅的实时计费。
    3、可以专用的话单收据显示主叫、被叫号、时长、手续费等详细信息。
    4、系统可以设备不同的费率，也可以按时间段打折，符合信息产业部的规定。

三、IP电话设备功能描述
    本组网基于接入几十部公共电话的容量设计，满足用户直接拨打网通IP长途电话的业务需求，并可根据实际业务量的发展扩充到192部电话。
    PBX，主要完成多部公共电话接入和计费数据采集的作用。
    计费系统包括微机、立即计费结帐软件、打印机，功能是输出立即计费信息并打印出详细话单；同时该系统能够输出阶段性计费信息。
    前置交换机与PBX用2M数字中继连接，前置交换机每月定期对中继进行计费，采用该结果与超市计费系统的阶段性计费信息对照。

四、IP电话设备技术要求
    1、PBX必须能够提供基本的汇聚、号端插入等基本功能，支持普通拨号和IP卡号业务，能够对被叫控制（防止客户使用其它运营商的IP卡），能够自动上传交换机主叫和被叫号码。
    2、PBX必须能够提供大客户IP专线主叫解决能力。
    3、PBX必须能够实现220交流供电。
    4、计费系统必须能够提供立即计费的功能，能够立即打印详细话单，话单必须包括主叫位置、被叫号码、时长、开始时间、手续费、单位费率等详细计费信息；支持不同计费策略。
    5、支持预付费卡号业务，实现多帐号预付费功能，能够实现押金用完立即切断通话功能。
    6、必须能够提供多个E1口接入，并且具备良好的扩容升级能力，能够顺利升级。
    7、考虑到今后可能在同一地市会建设多家IP超市，因此为了减少人力资源的浪费，必须能够对主设备实现统一网管；要求设备的日常维护必须简易。
    8、考虑到各地IP超市均不具备完善的机房条件，要求设备能够满足220V供民要求；能够在不同湿度、温度等环境条件下正常工作；要求设备体积较小，尽可能少占用超市的空间,使用中国1号或7号信令对接。

五、根据上述描述，以下介绍具体的应用实例

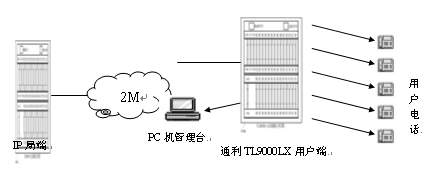

E1口IP电话终端使用方案(一)

使用环境
    在学校、部队、火车站、汽车站等地方，建立公用长途IP电话站，在站点上打电话时，交少量押金，即可拨打IP长途，通话后结算。同时该站点可出售IP电话卡及IP帐号等。（当帐号押金用完时，通话立即被切断）

使用方案
    用PC机给每个电话开通押金电话，通话后结帐。另外可使用PC机给TL-9000LX系统开设5000组帐号密码出售。在该系统内任何电话上都可使用。

结算方案
   用户端与IP局端按月单独结算话务量

E1口IP电话终端使用方案(二)

使用环境
   在市场可在每个摊位、管理部门，安装IP长途电话，同时也可打市话。另外在门口可设IP公用电话亭（按安装方案一结合使用，需增加一台PC机）。

使用方案
   市场内所有的电话都使用IP电话卡或使用几条固定电话线路，按月结算。

结算方案
   以出售IP电话卡为主，同时配合部分几条固定收费电话线路，全部都以IP局端计费为准。如设立公用IP电话亭，IP局端专门分配数条线路给公用电话亭，结算方案可按方案一结算。(对每一个电话可进行主叫认证,可在局端对每一个电话进行计费,实现计费统一管理)

E1口IP电话终端使用方案(三)

使用环境
   在商住楼、写字楼及较小单位集中的地区，与各单位签订电话使用协议，给每个用户分发一、二条电话线。

使用方案
   每个单位使用IP电话不需拨卡号，直接拨打市话或长途电话，也可接入单位内部的小总机，使用长途电话时，自动使用IP。

结算方案
   根据协议，线路话费按月托收结算。

E1口IP电话终端使用方案(四)

使用环境
   在居民小区内，设立一个IP电话中心点，根据用户要求，使用原有线路或放线到户。

使用方案
    用户需打IP长途电话的人到IP电话中心点，交押金开通电话，押金可退也可不退，当押金使用完时，电话自动不能使用

结算方案
    IP局端与用户端按电话流量结算。

E1口IP电话终端使用方案(五)

使用环境
    在单位内安装用户交换机，不改变用户交换系统的使用方式，当拨长途时自动使用IP长途。

使用方案
    用户拨打市话时自动进入电信中继，拨打长途电话时，自动进入IP局端，不改变用户使用电话的习惯，同时也不需在一个桌子上放二部电话机，也可实现集团电话的所有功能，如：经理秘书电话、广播电话、会议电话、专用电话等等。如为赠送，可与用户签订长途定向协议。

结算方案
    根据协议按话务量托收结算。

增值功能自动经济路由（技术方案）
——不改变原电话使用方法自动旁路长途电话或使用IP电话方案

一、增值功能方案
    实施本方案需PBX交换设备自身具备“自动经济路由”功能
    方案：新装用户交换机时采用具备“自动经济路由”功能的PBX设备，PBX设备一端通过用户接口与电话机相连，一端通过中继线（直线、数字中继等接口或同时多种中继并存）与中国电信线路连接；用户接口的电话机直接分布到每个电话使用地点。这种方式的优点是用户在使用总机电话（或直线）的操作方式与原来的习惯完全一样，而长途电话自动使用拨号方式（或E1口）的IP电话（或经济长途电话）为使用者节约电话开支。

拨号方式：
    直线方案
    市内 用户号 （拨号方式不变）
    国内 区号+用户号 （拨号方式不变）
    国际 国际区号+用户号 （拨号方式不变）
    用户交换机方案
    市内 “0”+用户号 （拨号方式不变）
    国内 “0”+区号+用户号 （拨号方式不变）
    国际 “0”+国际区号+用户号 （拨号方式不变）

二、 增值功能的描述
    在国外由于电信运营较多，绝大多数的用户单位都安装了内部电话交换系统，根据自己的情况通过电话交换机自动选择电信运营商的电话。
    在国内目前电信运营已经开始放开，打破了原中国电信一家垄断的局面，为争取用户使用经济的IP电话，在E1口暂无法到达的地方可普遍的推广使用具备“自动经济路由”的用户交换机，为用户提供最经济的IP电话。

“自动经济路由”功能的用户交换机可分三种方式使用：
    1、作为用户交换机使用，每个电话分机打出的电话自动使用IP长途电话或作为旁路长途电话。
    2、作为直线使用中继线与分机一一对应，电话进、出的方式与原方式一样，但每个电话自动使用IP长途电话或作为旁路长途电话。
    3、原已有交换机，为使原交换机达到“自动经济路由”功能，在原交换机中继线中架装TL-9000X系统交换系统，在不改变原分机用户使用方式的情况下到达自动使用IP长途电话或作为旁路长途电话。

经济长途及IP长途电话使用方案(一)
(自动经济路由方案1)

安装方案
    在原交换机中继线上用TL-9000EX连接，TL-9000EX交换系统设置为中继、分机一一对应，分机提机直通外线，且使用自动经济路由方式。

使用方案
    在原分机电话上，打市内电话、国内长途、国际长途使用方式与原使用方式一样，没有任何差异。但是在长途电话上则可自动优先使用指定的拨号路由方案，在不知不觉中节约长途电话费。

经济长途及IP长途电话使用方案(二)
(自动经济路由方案2)

安装方案
    在原交换机中继线上用TL-9000EX连接，TL-9000EX交换系统设置为中继、分机一一对应，分机间组成遇忙转移组，分机提机直通外线；另外TL-9000EX再接上E1口板，作为长途电话的优先出口，使用TL-9000EX自动经济路由方式。

使用方案
    在原分机电话上，打市内电话、国内长途、国际长途使用方式与原使用方式一样，没有任何差异。但是在长途电话上，则可自动优先使用E1口线路路由方案，在不知不觉中节约长途电话费。

经济长途及IP长途电话使用方案(三)
(自动经济路由方案3)

安装方案
    在原所有直线中连接上TL-9000X系统，TL-9000X系统设置为中继、分机一一对应，分机提机直通外线，且使用自动经济路由方式，如E1口已放到时，自动经济路由设置为长途自动优先进入E1口中的不同计费路由，如E1口未放到。自动经济路由设置为不同的直线在长途电话时自动优先使用该直线的经济拨号路由方案。

使用方案
    在原分机电话上，打市内电话、国内长途、国际长途使用方式与原使用方式一样，没有任何差异。但是在长途电话上，则可自动使用指定的经济路由，在不知不觉中节约长途电话费。

经济长途及IP长途电话使用方案(四)
(自动经济路由方案4)

安装与使用方案
    用户安装TL-9000LX交换系统后不仅可实现所有交换机的功能，同时也可使用该系统的自动经济路由功能，可实现长途电话自 动进入最经济的电话路由方案，在不知不觉中节约长途电话费。

TL-9000X交换系统IP功能的优越性

    1、TL-9000X具备带电热插拨维护技术，所以整机抗干扰能力上很强，经得起电压变化的冲击。
    2、TL-9000X使用1号信令或7号信令2M口连接，可靠性极高，尤其7号信令2M口连接可使接通速度更快。（1秒钟之内）
    3、TL-9000X的所有技术都是本公司开发的，并获得了国家专利，完全是自主知识产权，在技术服务有可靠的保障（专利号：012544779）。并非其它转让技术。
    4、TL-9000X是国内厂家生产，无论在安装技术上还是在开发技术上都能有能力对用户进行全面支持。
    5、TL-9000X无论在功能、性能、可靠性上，都是一流的，与进口交换系统处于同一层次，目前是国产最先进的交换系统之一。
    6、售后服务方面，“通利”品牌在全国范围内都是一流的，我公司总部不仅有工程安装、维护的工程部，还有专门从事电话技术支持的售后服务咨询中心。在技术支持及售后服务上，获得了全国代理商及用户的好评。
    7、由于编程维护可用普通话机来实现，所以一般代理商、用户都可以进行维护，而且可以进行远程维护（远程遥控编程不需另外的设备）。
    8、TL-9000LX是我公司自行开发的交换系统，并获得了国家专利（专利号012544779），完全是自主的知识产权，技术服务及后期高级升级有可靠的保障。
